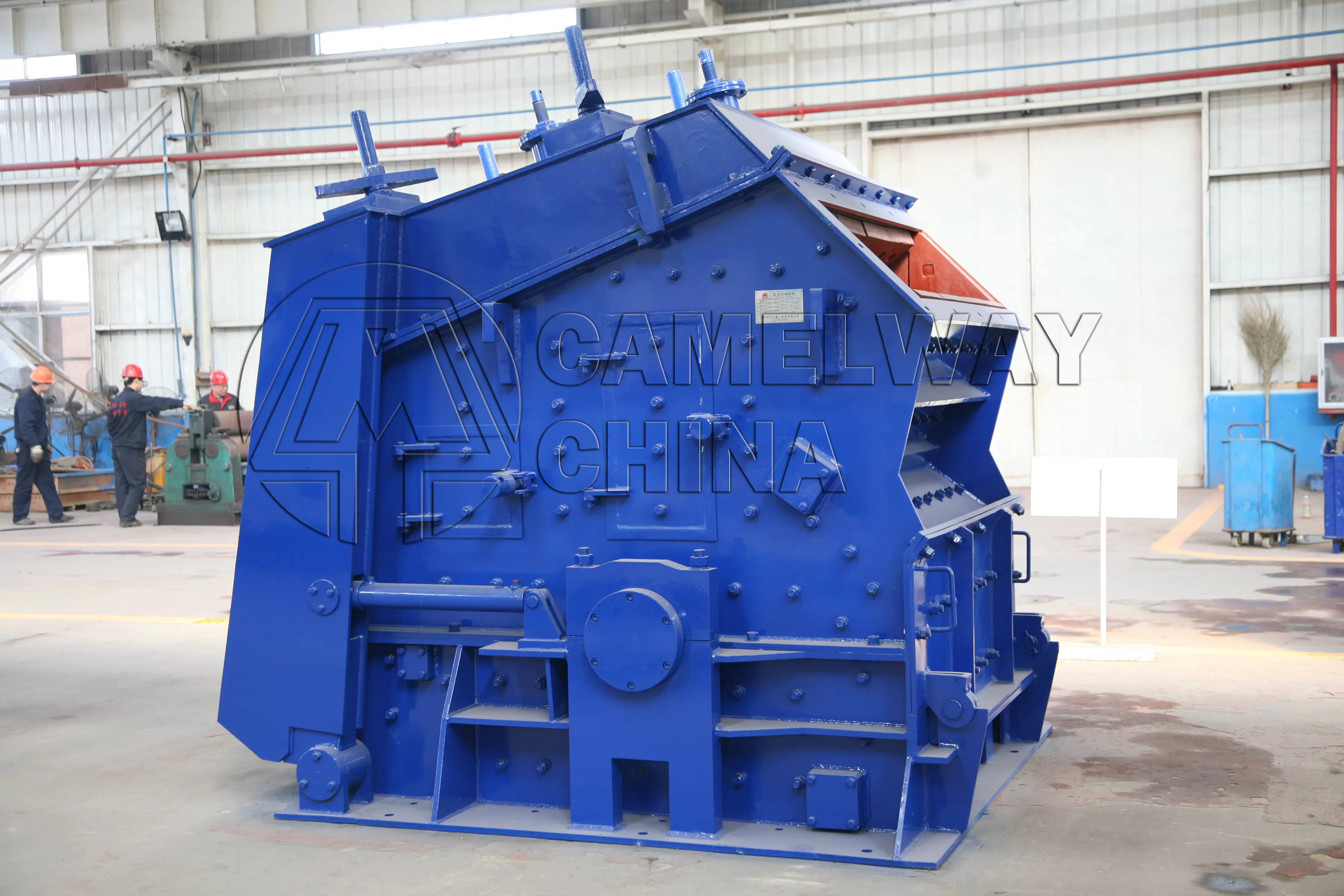

Ударная дробилка серия ПФ является одним из направлений в нашем предприятии. Мы также нацелены на внедрение передовых технологий внутри страны и за рубежом по разработке нового типа высокоэффективного дробильного оборудования, а также внедрение новейшей технологии производства и уникального конструкционного проектирования. Готовые изделия подаются в куб, без напряжения, без трещин, с хорошей зернистостью. Данная дробилка способна измельчать различные толстые, средние и тонкие материалы (гранит, известняк, бетон), зернистость материала в пределах 300 - 700 мм, прочность на сжатие не более 350 мпа, размер вывода можно регулировать, а также размер дробления. Широко применяются в производстве строительных материалов, сокращение руды, железных дорог, автомагистралей, строительных материалов.

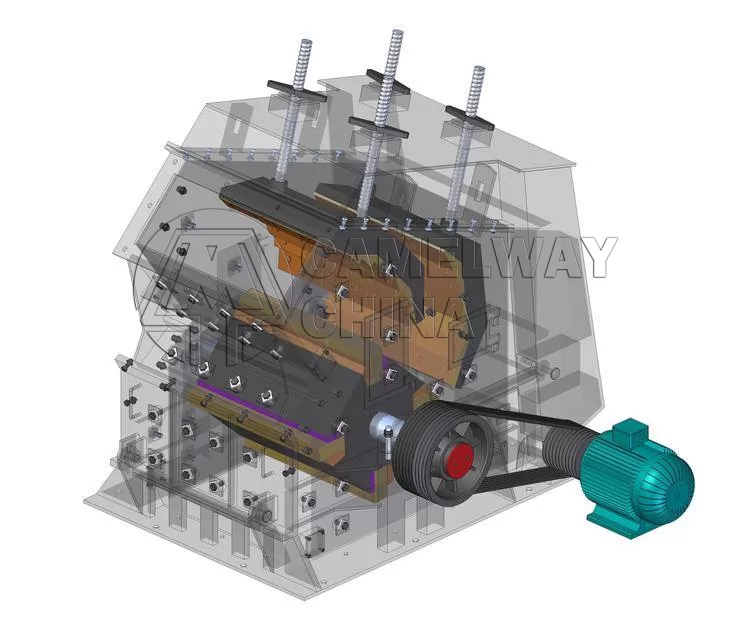

A-Конструкция ударной дробилки

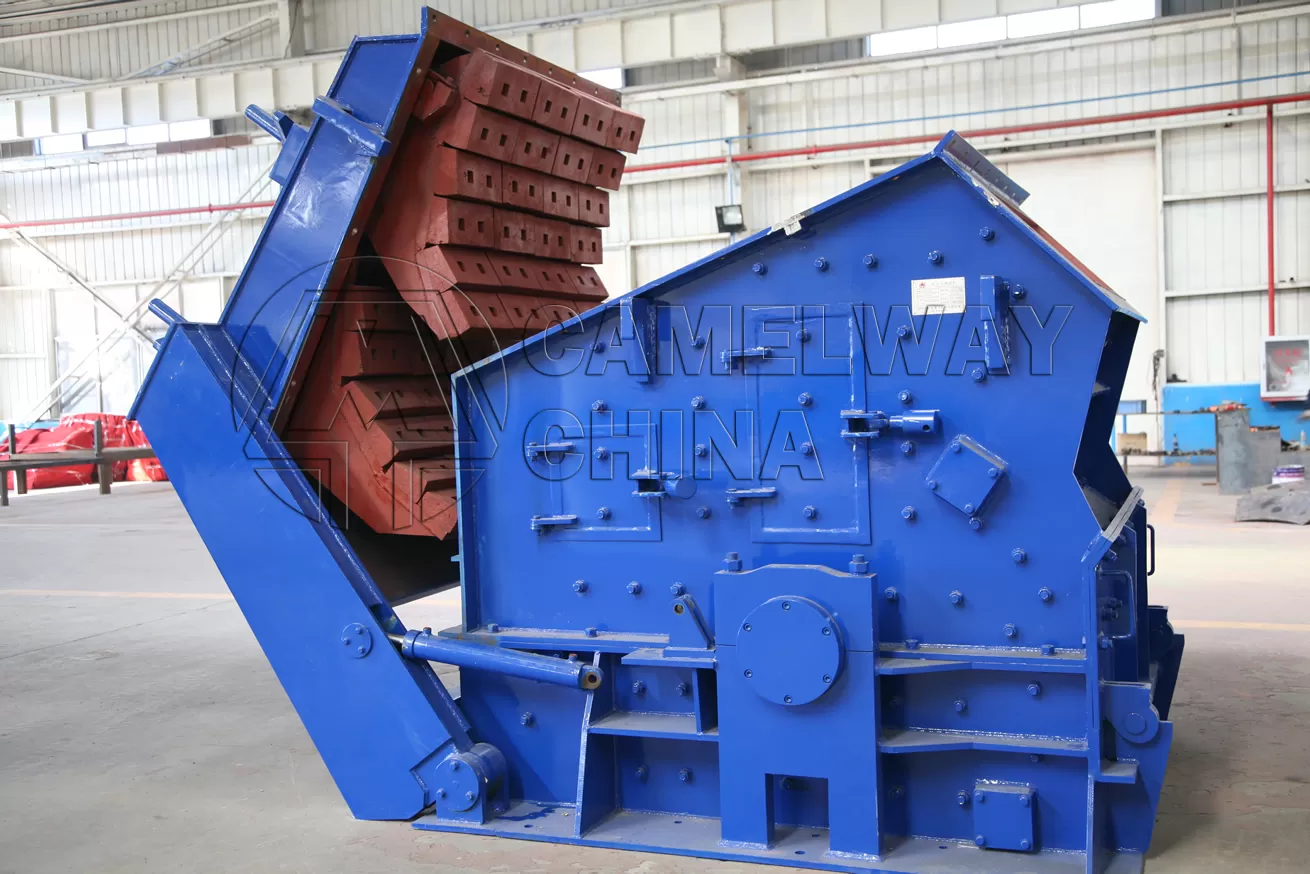

∆-Ударная дробилка состоит в основном из таких деталей, как ротор, молотковая плита, ударная плита и корпус и ротора, который прикреплен к шпинделю. На цилиндрическом роторе установлены четыре ударных щитка (или несколько ударных плит). Ударные пластины и роторы имеют жесткую связь, а ударные пластины изготовлены из износостойких перманганатов или других сплавов, в зависимости от количества роторов ударная дробилка может быть разделена на однороторные ударные дробилки и двухроторные ударные дробилки.
B-Принцип работы
∆-Ударная дробилка использует ударную энергию для дробления материала дробилка.машина работает, когда двигатель работает, ротор вращается на большой скорости. Когда материал попадает в зону действия молотковой доски, материал подвергается удару и раздавливается на ротор. Затем материал выбрасывается в ударное устройство, снова измельчается, отскакивает от ударной плиты к активной зоне молотка, снова измельчается, и такой процесс повторяется многократно. Маетриал измельчается через большой и небольшой вход в первую, вторую и третью ударную полость, до тех пор пока материал не измельчится до требуемой степени зернистости и не выйдет из выпускного отверстия.регулирование зазора между ударной опорой и ротором может достичь цели изменения размера и формы разряда материала.
C-Преимущества ударной дробилки:
1、Экономия энергии, большой вход и выход, высокая эффективность производства, высокая комплексная эффективность
2、Продукт гранулирован в куб зернистой формы.
3、Разрядный зазор можно регулировать, оптимизировать разрывной контур.
4、Ротор имеет большое количество инерции.
5、Высокая хромовая плита, износостойкая.
6、Применяется к материалам с высокой твердостью, большим куском и малым содержанием каменной пыли.
Технический параметр
Макет | Размер ротора(mm) | Загрузочное окно(mm) | Максимальная подача длина края(mm) | Емкость(t/h) | Власть(kw) | Вес(t) | Размер(mm) |
PF-1007 | Φ1000×700 | 400×730 | 250 | 15-60 | 37-55 | 9.8 | 2440×1580×2672 |
PF-1010 | Φ1035×1050 | 400×1080 | 300 | 50-90 | 55-75 | 12.8 | 2650×2150×2900 |
PF-1210 | Φ1250×1050 | 400×1080 | 300 | 70-130 | 110-132 | 17 | 2800×2150×2900 |
PF-1214* | Φ1250×1400 | 400×1430 | 300 | 90-180 | 132-160 | 20.8 | 2850×2400×2900 |
PF-1315* | Φ1320×1500 | 860×1520 | 350 | 120-250 | 180-220 | 24.8 | 3100×2800×3160 |
PF-1318* | Φ1320×1500 | 880×2000 | 350 | 150-260 | 220-260 | 26.8 | 3100×3210×2613 |
PF-1320* | Φ1320×2000 | 900×2030 | 500 | 160-350 | 260-300 | 34 | 3320×3218×2613 |
PF-1520* | Φ1512×2000 | 1315×2040 | 700 | 350-450 | 400-450 | 44 | 4138×3422×3649 |
PF-1620* | Φ1612×2000 | 1315×2040 | 700 | 400-600 | 500 | 47 | 4236×3572×3735 |
PF-1820* | Φ1800×2000 | 1620×2040 | 700 | 550-800 | 630-710 | 66 | 4471×3250×4008 |
